Etudiez l’évolution de la microstructure des matériaux avec NOVI CT Rig en microtomographie.
Aucun câble sur la plateforme de rotation !
Le dispositif de test est intégrable dans les appareils de mesures aux rayons X en tomographie et en diffraction sur instruments synchrotron et équipements de laboratoire.
Novitom conçoit et développe une gamme de dispositifs de traction/compression compatible de cellules de charge de 5 kN à 20 kN.
La gamme NOVI CT Rig est conçue pour optimiser la qualité des images de microtomographie tout en assurant l’ergonomie et la praticité pour l’utilisateur.
Les instruments NOVI CT Rig sont conçus pour s’intégrer facilement dans les équipements de tomographie, microtomographie et diffraction, que ce soit en terme d’encombrement ou de pilotage sans fil.
Les images de microtomographie permettent d’observer et de caractériser l’évolution de la microstructure des matériaux, notamment les champs de déformation et les endommagements locaux, en fonction des contraintes mécaniques appliquées.
Usinage de haute précision
Forte rigidité
Actionneurs linéaires guidés
Grande plage de vitesse : 0.1-20 mm/min
Jauges de contrainte de haute précision
Encodeur absolu linéaire : résolution 1 nm
Capacités multiples de 100 N à 500 N
Compatible avec diverses cellules de charges
Course réglable
Réglage des dimensions maximales des échantillons
Plusieurs modèles de mâchoires
Trois tailles de batterie

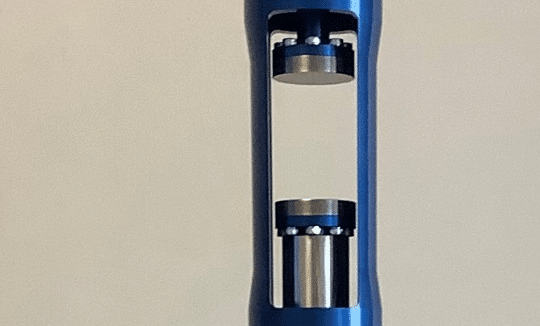

Chambre ouverte : accès facile aux échantillons
Auto-alignement mécanique des échantillons
Montage rapide des mâchoires
Position réglable des mâchoires : adaptation à la hauteur de l’échantillon
Changement aisé des cellules de charge
Communication sans fil et alimentation par batterie
Interface graphique intuitive
Affichage modulaire des graphiques
Programmation des séquences d’essais
Interfaçage avec le logiciel du tomographe
Fonctionnalités avancées de pilotage sur demande
Protection de l’utilisateur et de la machine
| Press capacity | 10 kN |
|---|---|
| Tensile jaws | Dog-bone type* |
| Compression platens diameter | 30 mm* |
| Open sample chamber | ⌀ext = 50 mm |
| Jaws stroke | 20 mm |
| Fixed loadcell linearity | 0.2% full range |
| Linear absolute encoder | Resolution 1 nm |
| Speed range | Up to 200 µm/s |
| Weight | < 6 kg |
| External ⌀ | 175 mm |
| Height of the main body | 210 mm |
| Control software | Installed on CT station |
| Battery autonomy | > 8h |
*customizable upon request
+33 6 61 41 65 11
andrea.ciuffini@novitom.com
Le savoir-faire de Novitom réside dans la prise en compte de la qualité image attendue en microtomographie, que ce soit en installation synchrotron ou en laboratoire.
La qualité des données de microtomographie conditionne l’interprétation précise des relevés, mesures et analyses faites sur ces images pendant les essais de traction/compression. Ce savoir-faire se traduit par des choix techniques quant à la conception de la gamme NOVI CT Rig et le pilotage associé.
Ainsi, Novitom accompagne ses clients avec NOVI CT Rig par des conseils sur la géométrie des échantillons et les paramètres d’acquisitions pour optimiser la qualité des données acquises.
Novitom fournit également une prestation complète en essais mécaniques 4D et suivi 4D de procédés, en utilisant la gamme NOVI CT Rig pour répondre aux besoins de ses clients en analyses de microstructure in-situ en microtomographie, diffraction et fluorescence des rayons-X.
La microtomographie permet permet la détection et la visualisation en 3D de fissures de manière non-destructive. Elle quantifie avec précision…
Afin d’étudier la rupture de pièces critiques comme peuvent l’être les aubes de turbine, la morphologie des inclusions de différents…
La tomographie à rayons-X à haute résolution et haute énergie donne accès à l’intégralité de la pièce de manière non-destructive, y…
Afin d’étudier la rupture de pièces critiques comme peuvent…
La tomographie à rayons-X à haute résolution et haute…
Tout type de matériaux : polymères, composites, céramiques, métaux, mousses, biomatériaux.
Pour les essais de traction, Novitom propose une géométrie d’éprouvette de traction optimisée pour les mesures en microtomographie.
Pour les essais de compression, le diamètre des échantillons peut aller jusqu’à 40 mm après déformation.
